商品番号 11001
参考小売価格
26,850
特別価格
18,800
20,680
ポイントＧＥＴ！ 188 P
P3ペイント プラッカ・ベーシック シリーズベーシック 300mL
×
<11001>P3ペイント プラッカ・ベーシック シリーズ - ベーシック 300mL
主な特徴AWESOME FEATURES
- 輝きの原理
- プラッカベーシックの顔料形状は、通常のアルミ顔料とは大きく異なります。通常のアルミ顔料は各粒子が独立していて粒子間には隙間があります。プラッカ・ベーシックの顔料はナノレベルの極微粒子であり、極薄の箔が重なりあって張り付くように隙間なく膜が形成されます。これにより通常のメタリックのような粒状感がありません。プラッカがより金属的に見えるのはこのメカニズムによるものです。
- プラッカ・ベーシックの可能性
- ヘルメットやバイクのタンク、アルミホイールや、スマホカバー。コツを掴めば車の全塗装も夢ではないかもしれません。
- 塗装についての注意１
- プラッカベーシックに使用している顔料の厚さは0.01μ〜0.03μで超極薄です。塗装適正膜厚は1μと極薄く塗装するため、下地の凸凹や下塗りのペーパー目は如実に仕上がりに影響します。きれいな仕上がりにはベースコートが平滑に塗装されていることが条件となります。ベースコート塗装後の中研ぎはできません。
- 塗装についての注意２
- 缶を開ける前に1分程度塗料缶をよく振ってください。一般的な塗料よりも塗料粘度が低く、顔料の比重が重いため沈殿しやすくなっています。希釈せずに原液のまま塗装します。(粘度は気温20℃でイワタカップ7±1秒です。)シンナーにより乾燥スピードの調整はできませんので、塗出量とガンスピードでのせ具合を調整してください。
- 保管についての注意
- プラッカの顔料成分はナノサイズの粒子を利用しています。流体中にあるナノ粒子は時間経過により粒子同士が結合して大きくなる性質があります。このように顔料成分の結合が起こると若干の変色・偏光が現れます。また、ナノ粒子が安定した「核」の状態になると撹拌しても当初のナノ粒子には戻りません。従いまして、長期保管（６か月以上）には不向きですが、１日に一度程度十分に撹拌すると、安定した「核」の状態になるのをある程度予防できます。
- ナノ粒子についての参考資料
- ナノ粒子は流体中で拡散・接触・衝突し、化学反応や物理的な凝縮・析出により粒子が成長する。ただし、集まるナノ粒子が少ない段階では、集合・離散を繰り返すクラスターという状態になる。さらに集まるナノ粒子数が増加していくと次第にクラスターから安定な集合状態に移行する。そして、ある臨界のサイズ以上になると捕まったナノ粒子が離散しない安定な「核」ができる。ナノ粒子の成長は、この「核生成」の段階と、「核」にナノ粒子が捕まって核が「成長」する段階に大別される。（入門 粉体材料設計 日刊工業新聞刊より抜粋）
商品説明DESCRIPTION
最高の輝き。再現のしやすいメッキ調塗料。プラッカ・ベーシックは1液型塗料で、塗装のしやすさならプラッカベーシックを推薦します。塗膜性能も向上し、展示品であればトップコートクリヤーの必要もありません。
使用方法HOW TO USE
- 足付け・脱脂
-
一般的な塗装前の手順通り、素材にペーパーやスコッチブライト等で足付けし、脱脂作業を行います。
- ベースコート その１
-
硬化剤混合比率 (重量比) 主剤：ハードナー＝１０：１
シンナー希釈率 (外割wt％) 20〜80
プラッカベーシックのベースカラーは「プラッカ２Kベースコート・ダークグレー」がおすすめです。
基本的にはモノトーンであればあまり下地の色の影響はありませんが、黒であればプラッカの粒子感が目立ってしまいます。
また白であれば少し曇ったような仕上がりになります。
シルバーや明るめのグレーといったプラッカと同系色の場合、プラッカが乗っているのかわかりにくく、結果的に塗り過ぎてしまう結果になります。
また下地が明るすぎると白ボケた仕上がりになります。少し濃いめのグレーであれば粒子を目立たせず、また塗れているのか黙視しながらの塗装が可能です。
まだ慣れていない場合は「プラッカ２Ｋベースコート・ブラック」でどの程度塗るのかを確認しながら塗られることをお勧めします。
- ベースコート その２
-
プラッカベーシックでメッキ感を出すためには下地に光沢がなくてはなりません。
光沢といってもホームセンター等で売っているようなラッカースプレーなどの「つやあり」などではありません。
光沢のある下地の条件としては「２液のウレタン塗料」が必要になります。
ベースコートに１液の色を塗られた場合、その上に２液ウレタンクリヤーを塗ります。
プラッカ２Kベースコートを塗られた場合はその上にプラッカを塗布できます。 - ベースコートの硬化・乾燥
-
ベースコートは指触乾燥ではなく完全硬化させます。
締まっていないベースコートの上にプラッカを塗布すると曇った仕上がりになってしまいます。
硬化条件はセッティングタイム10分のあと60〜80度で30分以上です。
常温乾燥させる場合は２３度で５時間以上です。
なお、２０度以下では完全硬化しません。 - コンパウンド掛け
-
プラッカ２Kベースコートの場合はそのようなことはありませんが、完全に乾燥したクリヤーの上にプラッカをそのまま塗装すると撥水したような状態になる場合があります。そうならない為に、クリヤーが完全硬化した後コンパウンドで全体を磨きます。この際使用するコンパウンドはノンシリコンの極細目程度にとどめておきます。それ以上に細かな超微粒子等のコンパウンドを使用すると、プラッカを塗った際同様に撥水したような状態になりやすくなります。この時、機械ではなく手磨きでも問題ありませんが、全体をまんべんなくコンパウンドがけしてください。
- コンパウンド拭き取り
-
コンパウンドをきれいに拭き取り、その後タッククロス等でほこりを除去してください。このときシリコンオフなどで拭き取ると、プラッカ塗布後拭き取った際のすじが浮き出てくるのでシリコンオフは使用しないでください。またこの後の行程「プラッカの塗布」に失敗した場合も、トップコート前であればコンパウンドでプラッカを落とし、再塗装も可能です。
- プラッカベーシックの塗装 その１
-
テストで使用したガンはアネスト岩田LPH-50の1.0mm、エアキャップはE4キャップを取り付けたカスタマイズガンです。設定はつぎの通り。
- 【手元圧】0.15MPa
- 【塗料吐出】全閉から1/2回転
- 【パターン】全開
- 【ガン距離】10〜15cm
- プラッカベーシックの塗装 その２
-
プラッカベーシックは希釈なしでそのまま塗布していきます。スプレーガンは粒子が粗くならないよう口径の小さな低圧ガンを推奨します。
- プラッカベーシックの塗装 その３
-
プラッカベーシックは一度で塗ってしまうのが最もきれいに仕上がります。何度も塗り重ねると、曇った仕上がりになります。塗装時の湿度にも注意が必要です。例えば雨が降っている日に湿度管理のできる塗装ブース以外での塗装は控えてください。通常の塗料よりも湿度の影響を受けやすく、曇った仕上がりになります。プラッカを塗布した直後はメタリックシルバーですが、時間が経つにつれメッキ調になります。
- プラッカベーシックの乾燥
-
プラッカベーシック塗装直後のエアブロー等は避けてください。エアブローによって発生する風でプラッカの塗膜が動き、うろこ状になってしまいます。しばらくそのままで置いておき、乾燥機やドライヤー等で熱をかけるとメッキ調になってきます。プラッカ塗装後、トップコートクリヤー塗装までに一旦強制乾燥してください。
70℃×30分。金属塗装の場合、可能であれば150℃×20分という温度設定までOKです。この時乾燥がきちんとできていないとクリヤーコート時の曇り方が大きく変わってきます。

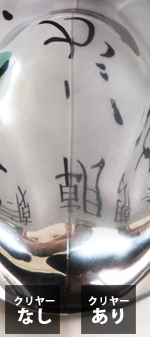

- トップコートクリヤーを施工する場合の注意 その１
-
トップコートをする場合、必ず曇りが発生します。これはナノ粒子がきれいに並ぶことによってメッキ感を生み出すプラッカが、上からクリヤーをかけることにより配列されたナノ粒子が動き、きれいに並ぶ前に動きが止まってしまうためです。溶剤だけではなく、水性であっても塗料に含まれるアルコールなどがナノ粒子を動かします。
- トップコートクリヤーを施工する場合の注意 その２
-
プラッカベーシックの塗布後の乾燥をきちんと行う。これは少しでもナノ粒子を定着させるために行います。乾燥をきちんとおこなったものと怠ったものとでは曇り方に大きな差が生まれます。
- トップコートクリヤーを施工する場合の注意 その３
-
クリヤーに使用するシンナーは遅めのシンナーを使用する。これはクリヤーをかけた際に動くナノ粒子を少しでも長くきれいに並ぶよう時間を取ることにより比較的曇りが軽減されます。
- トップコートクリヤーを施工する場合の注意 その４
-
クリヤーの塗布方法としては一度にべたっと塗りこまず、パラ吹きしてから塗り込むと比較的きれいに仕上がります。
主な仕様SPECIFICATION
ベーシック 300ml
- 塗装面積 (平方ｍ)
- ５〜７
- 内容量 (mL)
- 300
商品動画AWESOME VIDEO CLIPS
プラッカベーシック
関連商品RELATED ITEMS
